Анаэробный герметик можно нанести на окрашенную деталь, но это не гарантирует надежного соединения: краска или эмаль мешает контакту состава с металлом, необходимому для отверждения. Поэтому для предсказуемой герметизации обычно удаляют покрытие в зоне контакта. Если снять его нельзя, адгезию и совместимость проверяют на конкретной системе «металл - грунт - краска - герметик».
Это важно учитывать при ремонте резьбовых и фланцевых соединений, а также при герметизации окрашенных деталей на производстве. Ниже разберем, почему анаэробный состав ведет себя на краске иначе, как оценить риск потери адгезии и что проверить до запуска соединения в работу.
Как работает адгезия герметика к краске
Анаэробный герметик полимеризуется в зазоре при отсутствии воздуха и контакте с металлом.
На активных металлах отверждение идет быстрее, а на пассивных может замедляться и требовать праймера. Окрашенная или лакированная поверхность не дает составу такого же прямого контакта с металлическим основанием, поэтому для нее нельзя автоматически ожидать поведения, характерного для соединения металл-металл.
Сам факт, что состав затвердел, не подтверждает надежность соединения. Отверждение и адгезия к покрытию - разные характеристики: материал может схватиться в зазоре, но связь с краской останется слабой или нестабильной. Если лакокрасочный слой отделится от основания, герметик не удержит соединение независимо от того, насколько хорошо он сцепился с самой краской.
Окрашенные и лакированные поверхности относят к трудным или неподходящим для анаэробных составов без специальной подготовки. К таким основаниям также относят нержавеющую сталь, оцинковку, хром, анодированный алюминий, пассивированные металлы и титан. Для этих материалов может потребоваться праймер, однако он помогает запуску отверждения, а не превращает покрытие в металл.
При этом слово «краска» описывает не одну поверхность с предсказуемыми свойствами. Под ним могут подразумеваться разные эмали, грунты и порошковые покрытия, нанесенные на разные металлы. Поэтому совместимость герметика с эмалью оценивают не в общем виде, а для конкретного сочетания материалов и условий соединения.
Почему краска может нарушить герметизацию окрашенных деталей
В окрашенном соединении состав контактирует прежде всего с верхним слоем покрытия.

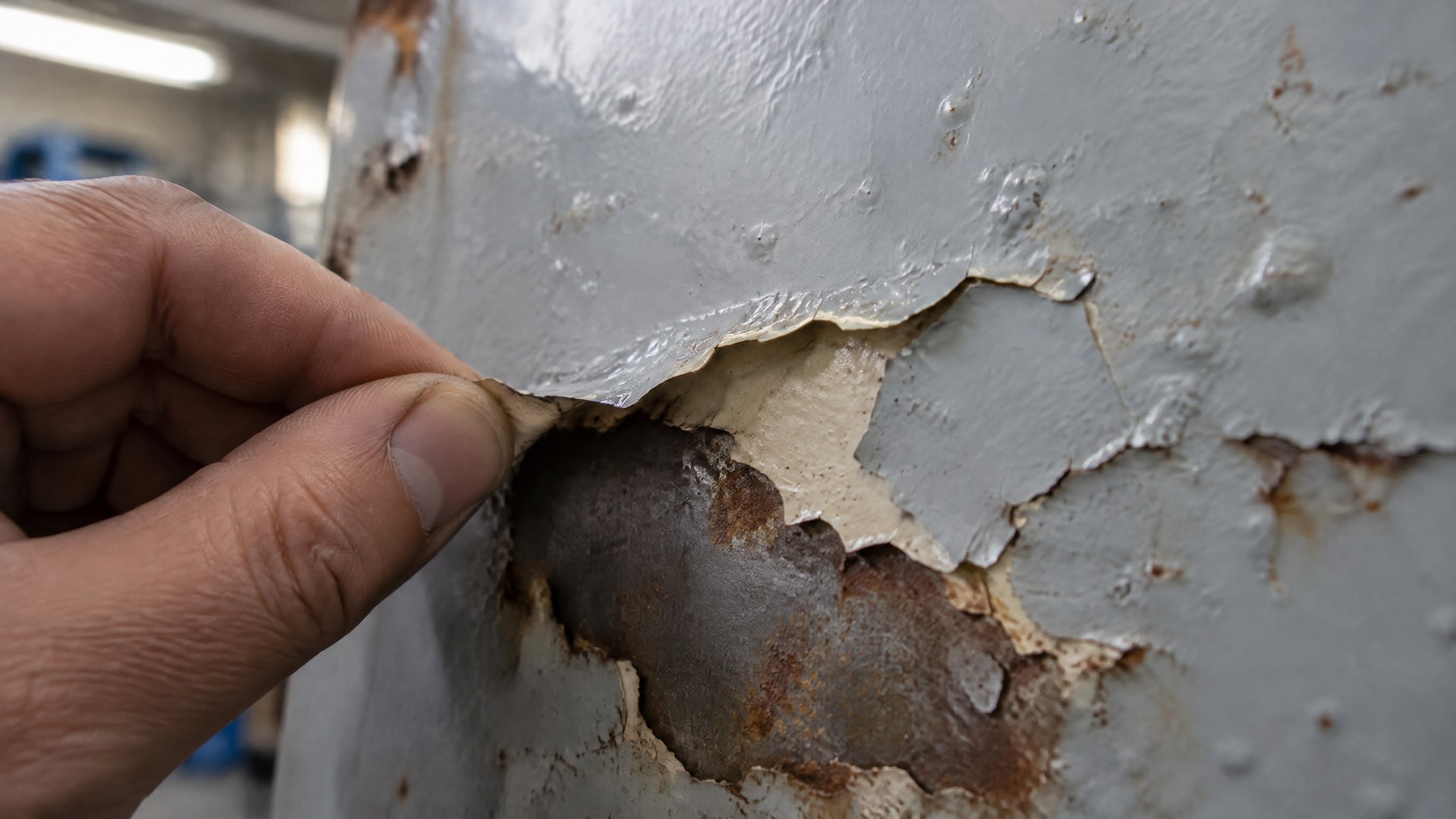

Между ним и металлической основой могут находиться краска и грунт, а свойства этих слоев зависят от конкретной системы материалов. Если лакокрасочное покрытие не обеспечивает прочной связи с основанием, герметик может удерживаться на краске, но сам слой отделится от металла.

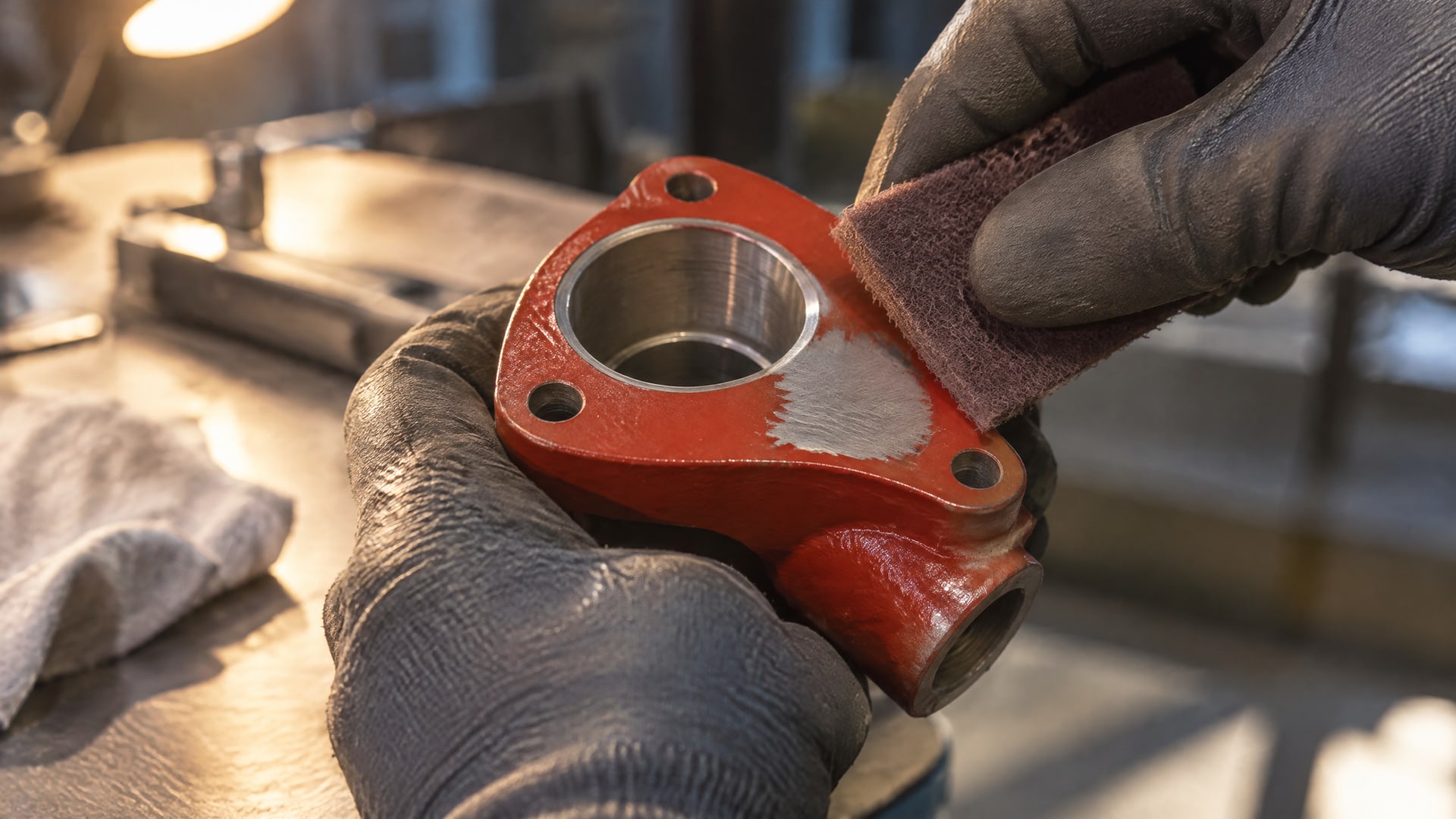

Поэтому при работе с резьбой и фланцами важно определить, где именно должен сформироваться герметизирующий контакт. Если соединение металлическое, а краска попала в рабочую зону, предсказуемый вариант - удалить покрытие до чистого металла в зоне контакта. Поверхности перед нанесением состава должны быть чистыми и сухими: масло, загрязнения, остатки водных моющих средств и технологические пленки могут ухудшить полимеризацию и адгезию.
Если краску снимать нельзя, нельзя считать ее совместимой только по внешнему виду или названию типа покрытия. Одинаково обозначенные эмали могут вести себя по-разному, как и грунты или порошковые покрытия. Проверка нужна для конкретной детали, поскольку результат зависит одновременно от состава покрытия, металлической основы и герметика.
Температурные данные тоже требуют точной трактовки. В отраслевом материале указано сохранение целостности анаэробного соединения до 200 °C, но речь идет об отвержденном соединении на металле. Этот показатель сам по себе не подтверждает адгезию герметика к краске и не дает оснований считать окрашенный участок пригодным для такого применения.
Как проверить совместимость герметика с эмалью

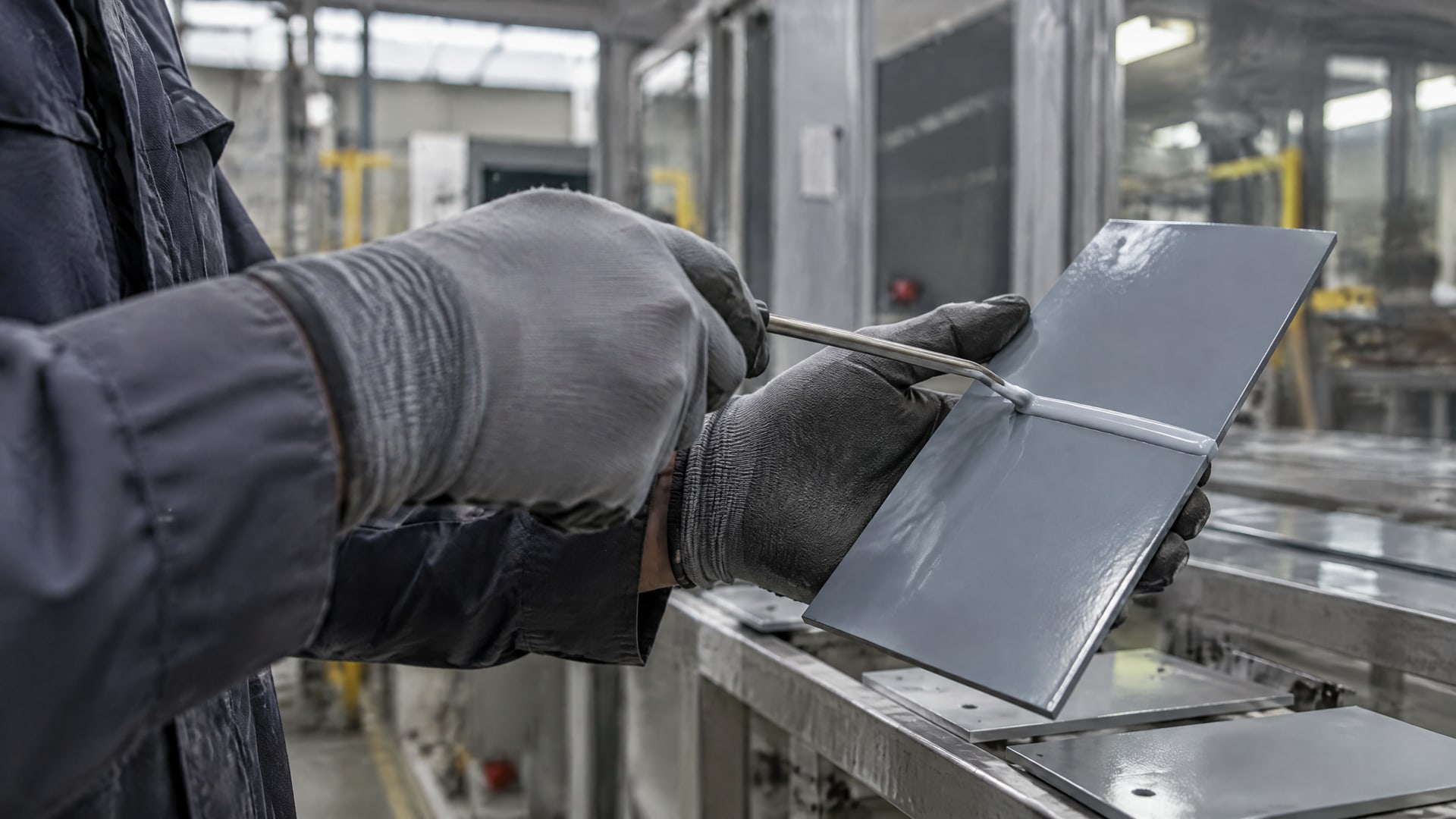

Если удалить покрытие невозможно, оценивать совместимость следует на образце из тех же материалов, что и рабочая деталь.
Проверяют сочетание герметика с конкретной краской, грунтом и металлическим основанием. Испытание на другой эмали или на неокрашенном металле не отвечает на вопрос, как поведет себя реальное окрашенное соединение.
Для оценки совместимости покрытий и герметиков применяют подходы, описанные в DIN 52452-4, и отраслевые инструкции по paintability. При этом учитывают два разных аспекта: влияние состава на подложку под покрытием и влияние на окружающий лакокрасочный слой. Такая проверка помогает не смешивать адгезию герметика с краской и возможное повреждение или изменение самой краски.
В ходе испытания наблюдают за состоянием образца после выдержки. Проверяют, не происходит ли отрыв, растрескивание или вспучивание покрытия, а также не проявляется ли миграция пластификаторов. Для оценки удержания проверяют отрыв соединения. Конкретный порядок и критерии испытаний следует согласовать с требованиями к детали и условиями ее эксплуатации: универсальный результат для всех красок и герметиков отсутствует.
Праймер можно рассматривать как средство активации трудной поверхности, но не как гарантию долговечной связи с лакокрасочным слоем. Даже если после нанесения праймера состав затвердел, это еще не подтверждает прочность всей цепочки контактов: герметик - краска - грунт - металл. Если соединение должно работать по покрытию, итоговое решение принимают по результату испытания этой цепочки, а не только по факту полимеризации.
Когда удалять краску, а когда выбирать другой состав
Если для герметизации требуется предсказуемое удержание в металлическом зазоре, краску в зоне контакта лучше удалить до чистого металла.
Это особенно важно, когда покрытие попадает на сопрягаемые поверхности резьбового или фланцевого соединения. После подготовки следует очистить и высушить детали, а нанесение выполнять так, чтобы состав заполнял рабочий зазор.
Для резьбового соединения состав обычно наносят по окружности резьбы на 360°. Количество корректируют с учетом конструкции: для сквозных отверстий и крупных зазоров его может потребоваться больше. Однако правильное нанесение не компенсирует отсутствие контакта с металлом, если рабочая зона закрыта краской.
Если снять покрытие нельзя, решение принимают после испытания на конкретном образце. Для герметизации непосредственно по лакокрасочному слою целесообразно рассматривать составы, рассчитанные на окрашенные или неметаллические поверхности, а не исходить из того, что любой анаэробный герметик подойдет для этой задачи.
Когда речь идет именно о трубной резьбе, EFELE 133 обозначен как анаэробный герметик для труб. Это назначение не подтверждает совместимость с окрашенным фланцем или адгезию к эмали: для таких соединений покрытие и основание нужно оценивать отдельно. Разделение задач по типу соединения помогает не переносить свойства материала на область применения, для которой они не подтверждены.
Что проверить перед монтажом анаэробного герметика на окрашенный металл
До нанесения определите, какая поверхность будет контактировать с составом: чистый металл или лакокрасочное покрытие.
Если в рабочей зоне есть краска, выясните, можно ли удалить ее без нарушения требований к детали. Если это невозможно, сначала проведите испытание на образце с теми же слоями и подготовкой, что и у рабочей детали.
Перед монтажом проверьте чистоту и сухость сопрягаемых поверхностей. Удалите масло, загрязнения, остатки водных моющих средств и технологические пленки. Праймер для трудных поверхностей применяйте только с учетом инструкции к составу и результата проверки: он не заменяет подготовку и не доказывает прочность сцепления с краской.
В документации к соединению полезно зафиксировать, какой состав использовали, как подготовили поверхность и на каком покрытии проводили испытание. Это позволяет не переносить результат с одного типа краски на другой и помогает повторить процедуру при ремонте или изменении поставщика покрытия. Для закупщика и инженера такая запись снижает риск выбора по одному лишь обозначению «анаэробный» или «для металла».
До получения результата теста нельзя считать соединение надежным только потому, что герметик затвердел или выдержал первичный монтаж. Также не следует использовать показатель до 200 °C как подтверждение работоспособности на окрашенной поверхности: он относится к отвержденному соединению на металле, а не к адгезии к эмали.
Часто задаваемые вопросы
Можно ли наносить анаэробный герметик на окрашенную поверхность?
Нанести его можно, но надежность соединения по краске не следует считать гарантированной. Анаэробный состав рассчитан прежде всего на отверждение в металлическом зазоре без доступа воздуха. Для предсказуемого результата краску обычно удаляют в зоне контакта. Если это невозможно, проверяют конкретное сочетание герметика, покрытия и металлического основания.
Поможет ли праймер улучшить адгезию герметика к краске?
Праймер может помочь запуску отверждения на трудной или пассивной поверхности, но не гарантирует долговечную связь герметика с лакокрасочным слоем. Он не заменяет проверку адгезии всей системы: герметик, краска, грунт и металл. Результат следует оценивать на образце с тем же покрытием, что и у рабочей детали.
Как проверить совместимость герметика с эмалью?
Испытайте герметик на образце с теми же металлом, грунтом и эмалью, что и в рабочем соединении. После выдержки проверьте отрыв, растрескивание и вспучивание покрытия, а также возможную миграцию пластификаторов. Оценка только на чистом металле или другой краске не подтверждает совместимость с конкретной окрашенной деталью.
Заключение
Анаэробный герметик не стоит считать универсальным решением для окрашенных поверхностей. Краска может отделить состав от металла, а затвердевание не доказывает стабильную адгезию. Для металлического соединения предпочтительно удалить покрытие в рабочей зоне; если это невозможно, совместимость проверяют на конкретной системе материалов.
Следующий шаг для инженера или снабженца - определить, допустимо ли снять краску с сопрягаемых поверхностей. Если нет, подготовить образец с теми же слоями покрытия и провести испытание до применения герметика на рабочей детали.
